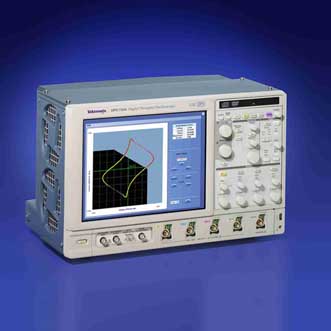

DPO7000
디지털 포스퍼 오실로스코프 시리즈

혼합 신호 설계 디버깅을 위한 풍부한 기능을 갖춘 툴

DPO7000C 디지털 포스퍼 오실로스코프는 디버그에 필요한
신호 충실도, 트리거링, 프로토콜 디코딩, 검색 기능을
제공하며, 1세대 직렬 데이터, RF, 메모리, 범용 장치를 특성화
및 분석합니다.
500MHz ~ 3.5GHz 대역폭의 모델과 함께 DPO7000C 및
높은 파형 획득 기능은 복잡한 신호 특성 분석 문제에
적합합니다.


제품 개요

  • 빠른 네비게이션을 위한 Multiview Zoom기능의 최대 400M 레코드 길이
  • >250,000xfms/s 최대 파형 캡쳐 레이트
  • 생산성 향상을 위한 MyScope 사용자 윈도우
  • 핀포인트 트리거링
  • 동종 업계 최대의 12.1인치 XGA 터치 스크린 디스플레이
  • 시리얼 데이터 스트림 클럭 리커버리
  • 시리얼 패턴 트리거링
  • 저속 시리얼 프로토콜 트리거링 (I2C, SPI, RS-232, CAN)

    특성
  • 3.5 GHz Bandwidth Model for Serial and Digital Applications
  • 2.5 GHz, 1 GHz, and 500 MHz Bandwidth Models for all Applications
  • Up to 40 GS/s Real Time Sample Rate on one Channel and up to 10 GS/s on
        All Four Channels
  • Up to 400 Megasamples Record Length with MultiView Zoom™ Feature for
        Quick Navigation
  • >250,000 wfms/s Maximum Waveform Capture Rate
  • MyScope? Custom Windows Enhance Productivity
  • Right Mouse Click Menus for Exceptional Efficiency
  • Pinpoint™ Triggering Provides the Most Flexible and Highest Performance
        Triggering, with over 1400 Combinations to Address Virtually AnyTriggering
        Situation.
  • Small Footprint and Light Weight
  • 12.1” Largest XGA Touch Screen Display in the Industry
  • Communications Mask Testing
  • Clock Recovery from Serial Data Streams
  • 64 bit NRZ Serial Pattern Trigger for Isolation of Pattern-dependent Effects up
        to 1.25 Gb/s
  • Serial Pattern Triggering
  • Low-speed Serial Protocol Triggering (I2C,SPI, RS-232, CAN)
  • Technology-specific Software Solutions Provide Built-in Domain Expertise
        for Ethernet, USB 2.0 Compliance Testing, Jitter and Timing Measurements,
        Power Measurements, CAN and LIN Network Design
  • OpenChoice? Software with Microsoft Windows XP OS Enables Built-in
        Networking and Extended Analysis

    적용 분야
  • Signal Integrity, Jitter and Timing Analysis
  • Verification, Debug and Characterization of Sophisticated Designs
  • Debugging and Compliance Testing of Serial Data Streams for
       Telecom and Datacom Industry Standards
  • Low-speed Serial Bus Design (I2C, SPI, CAN, LIN, RS-232)
  • Investigation of Transient Phenomena
  • Power Measurements and Analysis
  • Spectral Analysis
    •
