MSO/DPO5000

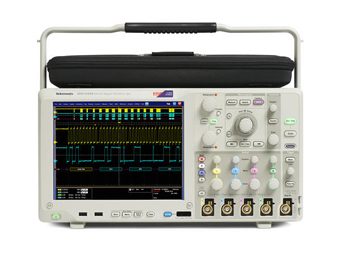

MSO/DPO5000 혼합 신호 오실로스코프 시리즈

혼합 신호 설계 디버깅을 위한 풍부한 기능을 갖춘 툴

최대 2GHz의 대역폭과 10GS/s의 샘플링 속도를 제공하는 MSO/
DPO5000 혼합 신호 오실로스코프 시리즈는 경제적이면서 강력한 Windows? 기반 모델입니다.
10가지 이상의 다양한 애플리케이션 소프트웨어 패키지가
지원되므로 여러 가지 애플리케이션을 하나의 계측기로
테스트할 수 있습니다.
또한 DPX? 기술이 적용된 Fast Acq? 등 텍트로닉스 고유의
기능과 탁월한 트리거 셋트를 활용하여 다른 오실로스코프에서
놓치기 쉬운 간헐적인 이벤트를 신속하게 발견할 수 있습니다.
여기에 포괄적인 분석 툴과 혁신적인 Wave Inspector? 컨트롤이
결합된 MSO/DPO5000 시리즈는 복잡한 설계의 디버그 작업을
간소화하고 속도를 높이는 데 필요한 풍부한 기능의 툴을
제공합니다.




모 델

대역폭

레코드 길이

Analog
채널 수

Digital
채널 수

DPO5034

350MHz

125 M (옵션) / 12.5 M (표준)

4

-

MSO5034

350MHz

125 M (옵션) / 12.5 M (표준)

4

16

DPO5054

500MHz

125 M (옵션) / 12.5 M (표준)

4

-

MSO5054

500MHz

125 M (옵션) / 12.5 M (표준)

4

16

DPO5104

1GHz

250M (옵션) / 25M (표준)

4

-

MSO5104

1GHz

250M (옵션) / 25M (표준)

4

16

DPO5204

2GHz

250M (옵션) / 25M (표준)

4

-

MSO5204

2GHz

250M (옵션) / 25M (표준)

4

16


특 징

장 점

아날로그 채널 4개 및
디지털 채널 16개		 하나의 계측기에서 아날로그 및 디지털 신호를 모두 분석할 수 있으므로
시스템차원에서 복잡한 설계의 문제 해결이 가능합니다
FastAcq 및 디지털
포스퍼 디스플레이		 텍트로닉스의 독자적인 FastAcq(TM) 기술로 글리치와 간헐적인 이벤트를 신속하게 발견할 수 있습니다. 또한 최대 250,000 wfm/s의 파형 캡처 속도로 포착하기 어려운
이상 현상도 빠르게 보여줍니다.
완벽한 트리거 셋트 셋업/홀드, 직렬 패킷 및 병렬 데이터를 포함하여 350가지 이상의 트리거 조합을
사용하여 신호 이상 현상을 신속하게 캡처할 수 있습니다.
Wave Inspector?
컨트롤		 긴 레코드 길이를 손쉽게 검색, 표시, 탐색하여 발생되는 모든 이벤트를
찾을 수 있습니다.
내장 분석 툴        53가지 자동 측정 기능, 측정 통계, 히스토그램, 고급 파형 연산 기능으로 장치를
분석할 수 있습니다.
병렬 버스 트리거링및 분석(MSO 시리즈) 자동 트리거, 디코딩, 검색 기능으로 병렬 버스를 신속하게 디버그할 수 있습니다.
최고 60.6ps의 타이밍 분해능으로 고속 트랜지션을 캡처할 수 있습니다.
직렬 트리거링 및
분석 옵션		 자동 트리거, 디코딩, 검색 기능으로 널리 사용되는 I2C, SPI, RS-232/422/485/UART,
USB2.0과 같은 직렬 버스를 신속하게 디버그할 수 있습니다
애플리케이션 소프트
웨어 패키지		 기본 제공되는 표준 소프트웨어 패키지와 파워 분석, 메모리 등 10가지 이상의
다양한 소프트웨어 패키지를 통해 오실로스코프를 지터 및 아이 분석을 포함한
전문 애플리케이션 솔루션으로 변화시킬 수 있습니다.
저정전 용량, 패시브
전압 프로브		 업계 최저의 4pF의 저정전 용량의 패시브 프로를 통해 최대 1GHz 대역폭
커버할 수 있어 정확한 측정을 수행 할 수 있습니다



모든 MSO/DPO5000 시리즈 오실로스코프에는
TPP0500 500MHz, 10X 패시브 전압 프로브 4개 (350 및 500MHz 모델)
또는 TPP1000 1GHz, 10X 패시브 전압 프로브 4개(1GHz 및2GHz 모델)가 기본 제공됩니다.
또한 혼합신호 오실로스코프의 경우 P6616 16채널 로직프로브가 같이 제공됩니다.
